Ford Transit: Remplacement d'une ampoule

Ford Transit >> Manuel du conducteur Ford Transit >> Entretien >> Remplacement d'une ampoule

Avertissements


Eteignez tous les éclairages et coupez le contact. Le non-respect de cette consigne peut entraîner des blessures corporelles graves.

Les ampoules chauffent lorsqu'elles sont allumées. Laissez-les refroidir avant de les retirer.

Utilisez une ampoule conforme aux spécifications. Voir tableau de spécification des ampoules .

Les instructions suivantes expliquent comment déposer les ampoules. Sauf indication contraire, la pose s'effectue dans le sens inverse de la dépose.

Note : les led ne peuvent pas être réparées. Contactez un concessionnaire agréé.

Phare

Ford Transit. Phare


  1. Phare de virage
  2. Feu de jour et feu de route
  3. Clignotant
  4. Feux de croisement

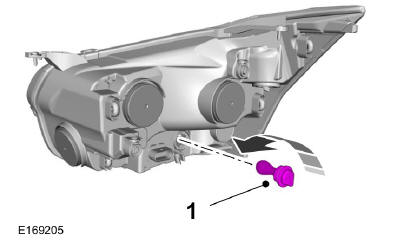

  5. Feu de position

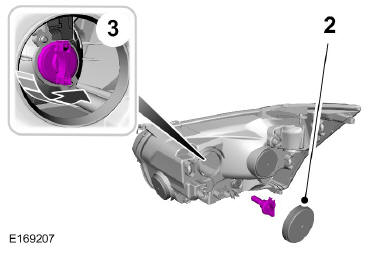

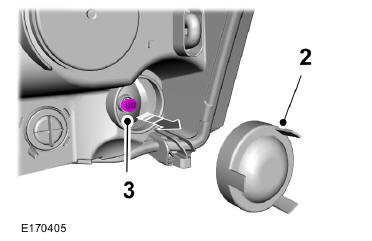

Note : vous pouvez être amené à déposer un couvercle pour accéder à l'ampoule. Feu de position

Ford Transit. Feu de position


  1. Déposez le phare. Voir dépose d'un phare .
  2.  Déposez le cache.
  3.  Déposez le porte-ampoule en le retirant tout droit. Déposez l'ampoule.

Indicateur de direction

Déposez le phare. Voir dépose d'un phare .

Ford Transit. Indicateur de direction


  1. Tournez le porte-ampoule dans le sens contraire des aiguilles d'une montre et déposez-le.
  2. Appuyez sur l'ampoule, tournez-la dans le sens contraire des aiguilles d'une montre, puis déposez-la.

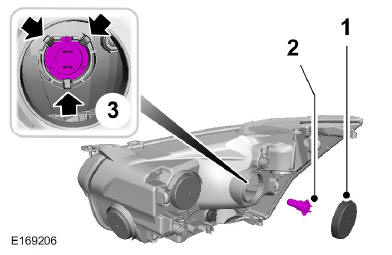

Feux de croisement

Déposez le phare. Voir dépose d'un phare .

Ford Transit. Feux de croisement


  1. Déposez le cache.
  2.  Débranchez le connecteur.
  3.  Déposez l'ampoule en la retirant tout droit hors des clips de fixation.

Note : ne touchez pas le verre de l'ampoule.

Feux de route

  1.  Déposez le phare. Voir dépose d'un phare .

Ford Transit. Feux de route


  1. Déposez le cache.
  2. Tournez l'ampoule dans le sens contraire des aiguilles d'une montre et déposez-la.

Note : ne touchez pas le verre de l'ampoule.

Note : l'ampoule ne peut pas être séparée du porte-ampoule.

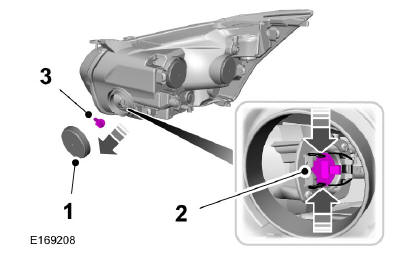

Phare de virage

Déposez le phare. Voir dépose d'un phare .

Ford Transit. Phare de virage


  1. Déposez le cache.
  2.  Débranchez le connecteur et détachez le clip.
  3.  Déposez l'ampoule.

Note : ne touchez pas le verre de l'ampoule.

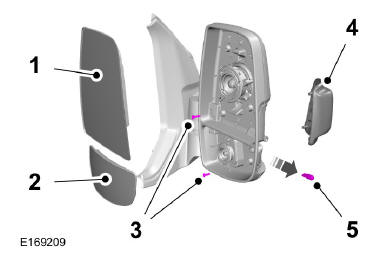

Répétiteur latéral

Ford Transit. Répétiteur latéral


  1. Déposez le miroir supérieur du rétroviseur. Inclinez le miroir du rétroviseur complètement vers le haut puis tirez-le vers vous depuis la partie inférieure.
  2.  Déposez le miroir inférieur du rétroviseur. Inclinez le miroir du rétroviseur complètement vers le bas puis tirez-le vers vous depuis la partie supérieure.
  3.  Déposez les vis.
  4.  Déposer les cabochons des feux.
  5.  Déposez l'ampoule.

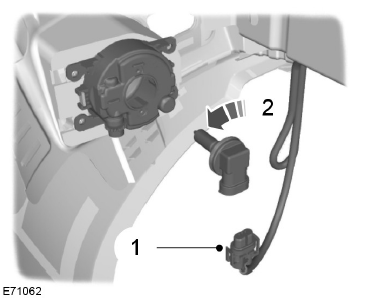

Projecteurs antibrouillard

Ford Transit. Projecteurs antibrouillard


  1. Débranchez le connecteur.
  2.  Tournez le porte-ampoule dans le sens contraire des aiguilles d'une montre et déposez-le.

Note : l'ampoule ne peut pas être séparée du porte-ampoule.

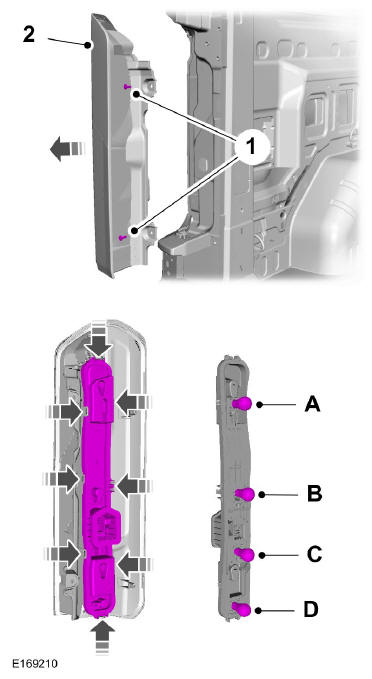

Feux arrière

Ford Transit. Feux arrière


  1. Feu de position arrière et feu stop
  2.  clignotant
  3. témoin de marche arrière
  4.  feu antibrouillard
  1.  Déposez les vis.
  2.  Déposez le feu et déclipsez le porte-ampoule.
  3.  Appuyez sur l'ampoule, tournez-la dans le sens contraire des aiguilles d'une montre, puis déposez-la.

Troisième feu stop

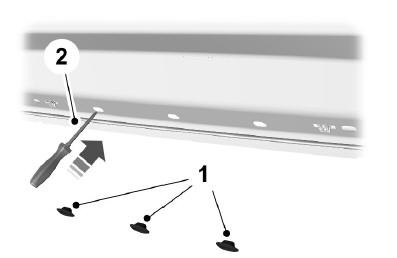

Ford Transit. Troisième feu stop


  1. Déposez l'oeillet en caoutchouc.

Note : le cas échéant, déposez d'abord le panneau de garnissage.

  1.  A l'aide d'un tournevis, dégagez délicatement les clips pour libérer le feu.

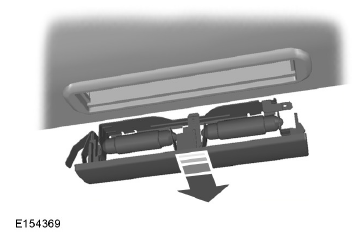

Ford Transit. Troisième feu stop


  1. Déposez le feu avec précaution.
  2.  Déposez l'ampoule.

Note : les led ne peuvent pas être réparées. Contactez un concessionnaire agréé.

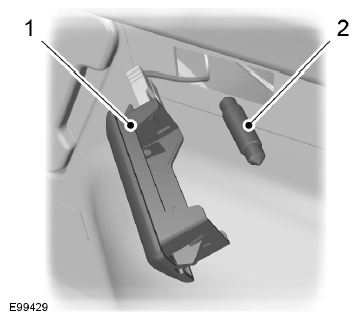

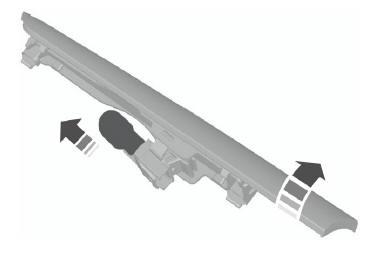

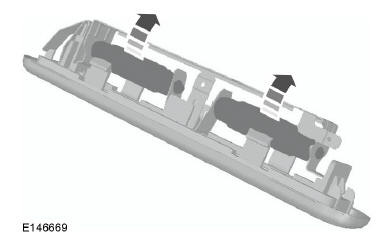

Eclairage de plaque d'immatriculation

Ford Transit. Eclairage de plaque d'immatriculation


  1. Déposez le feu avec précaution.
  2.  Déposez l'ampoule.

Plafonnier

Eclairage d'accueil

Ford Transit. Eclairage d'accueil


Ford Transit. Véhicules avec capteurs intérieurs


  1. Déposez le feu avec précaution.
  2.  Retirer les ampoules.

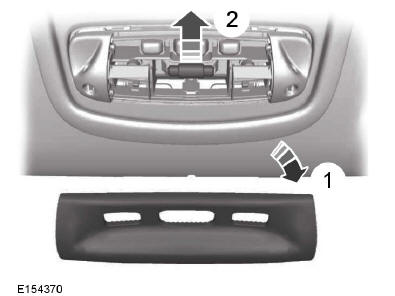

Véhicules avec capteurs intérieurs

Ford Transit. Véhicules avec capteurs intérieurs


  1. Déposez la lentille avec précaution.
  2.  Déposez l'ampoule.

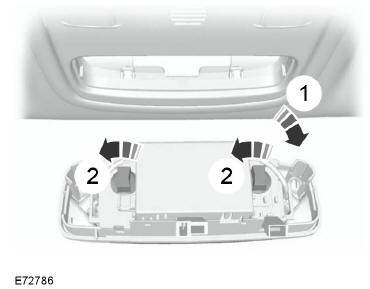

Lampes de lecture

Véhicules avec capteurs intérieurs

Ford Transit. Véhicules avec capteurs intérieurs


  1. Déposez le feu avec précaution.
  2.  Tournez le porte-ampoule dans le sens contraire des aiguilles d'une montre et déposez-le.

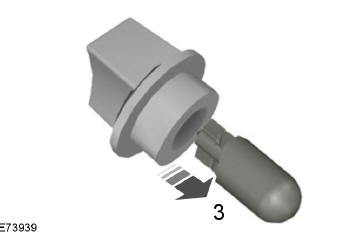

Ford Transit. Véhicules avec capteurs intérieurs


  1. Déposez l'ampoule.

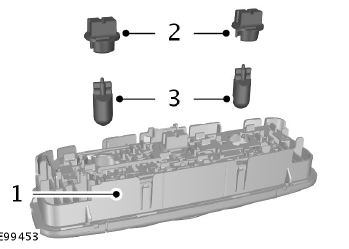

Véhicules sans capteurs intérieurs

Ford Transit. Véhicules sans capteurs intérieurs


  1. Déposez le feu avec précaution.
  2.  Tournez le porte-ampoule dans le sens contraire des aiguilles d'une montre et déposez-le.
  3.  Déposez l'ampoule.

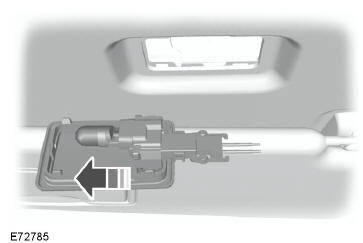

Lampe de miroir de pare-soleil

Ford Transit. Lampe de miroir de pare-soleil


  1. Déposez le feu avec précaution.
  2.  Déposez l'ampoule.
